Klin odłamu w wykopie – praktyczny poradnik dla kursantów
Praca przy wykopach wymaga od operatora maszyn budowlanych nie tylko precyzji, ale przede wszystkim znajomości zasad bezpieczeństwa. Jednym z kluczowych elementów omawianych podczas kursu operatora koparki jest pojęcie klina odłamu oraz umiejętność jego prawidłowego obliczania. To wiedza, która realnie wpływa na bezpieczeństwo pracy na budowie i minimalizuje ryzyko osunięcia gruntu.
W poniższym poradniku wyjaśniamy, czym jest klin odłamu, jak go liczyć i dlaczego każdy operator koparki musi znać te zasady.
Czym jest klin odłamu? (proste wyjaśnienie dla operatorów)
Klin odłamu to obszar gruntu znajdujący się między powierzchnią poślizgu (lub obrywu) a stokiem skarpy. Jest to ta część skarpy, która może ulec obsunięciu pod wpływem:
- ciężaru własnego gruntu,
- drgań,
- pracy maszyn,
- nierównomiernych obciążeń przy krawędzi wykopu.
Zjawisko klina odłamu występuje praktycznie w każdym wykopie, dlatego operator koparki musi potrafić szybko ocenić, jak daleko może podjechać maszyną, aby pracować bezpiecznie.
Od czego zależy wielkość klina odłamu?
Na kursie operatora koparki uczymy, że klin odłamu zależy od:
- kategorii gruntu,
- głębokości wykopu,
- kąta nachylenia ścian wykopu,
- warunków wodno-gruntowych,
- obciążenia terenu wokół wykopu.
Im mniej stabilny grunt, tym większy klin odłamu – a więc większa minimalna odległość, w jakiej musi stać koparka.

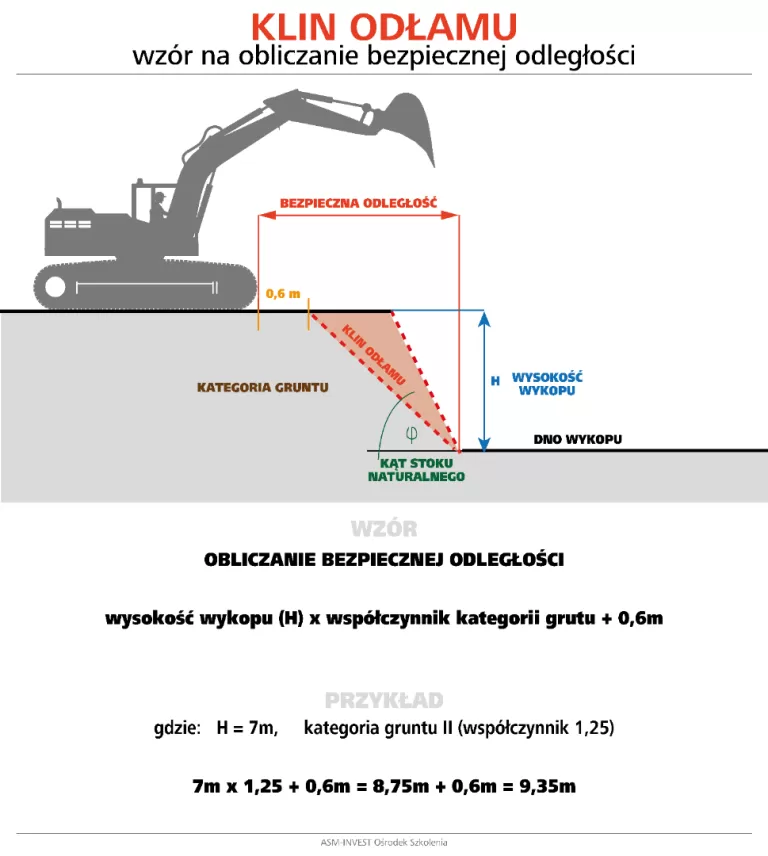

Jak obliczyć klin odłamu? – wzory stosowane na kursie operatora koparki
Podczas szkolenia operatorów sprzętu budowlanego stosuje się prosty, szybki i praktyczny wzór, który pozwala obliczyć minimalną bezpieczną odległość maszyny od krawędzi wykopu.
Oznaczenia:
- h – głębokość wykopu
- a – zasięg klina odłamu
- l – bezpieczna odległość ustawienia koparki
1. Zasięg klina odłamu:
a = h × współczynnik
2. Bezpieczna odległość maszyny:
l = (h × współczynnik) + 0,6 m
Dodatkowe 0,6 m to niezbędna rezerwa bezpieczeństwa.

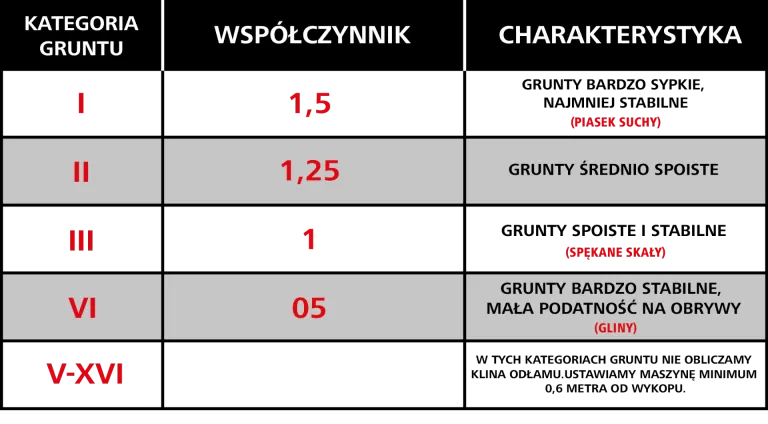

Współczynniki dla kategorii gruntu
-
Przykład obliczenia klina odłamu – dokładnie tak jak na kursie operatora
Założenia:
- głębokość wykopu: h = 3 m,
- grunt kategorii II (współczynnik 1,25).
-
Obliczenia:
a = 3 m × 1,25 = 3,75 m
l = 3,75 m + 0,6 m = 4,35 m➡️ Koparka powinna stać co najmniej 4,35 m od krawędzi wykopu, aby praca była bezpieczna.

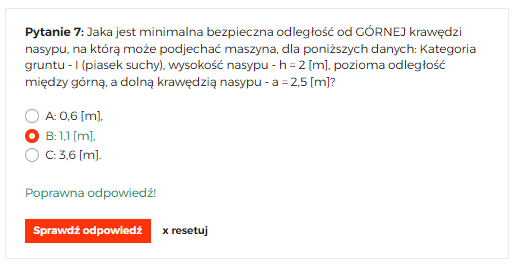

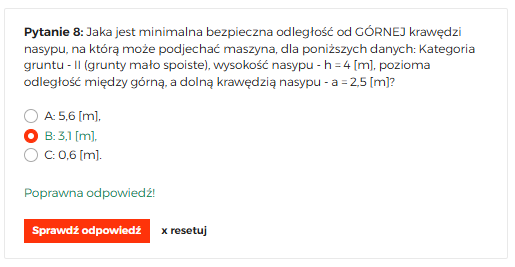

PRZYKŁADOWE PYTANIA EGZAMINACYJNE
Dlaczego operator koparki musi znać klin odłamu?
Podczas kursu operatora maszyn budowlanych duży nacisk kładzie się na zasady BHP przy wykopach, ponieważ prawidłowa ocena klina odłamu:
- zapobiega przewróceniu się maszyny,
- chroni pracowników znajdujących się w wykopie,
- minimalizuje ryzyko obrywu skarpy,
- pozwala prawidłowo planować pracę,
- spełnia wymagania prawa budowlanego i przepisów BHP.
To jedna z najważniejszych kompetencji operatora.
Kiedy operator ma OBOWIĄZEK odmówić pracy ?
Odmówić pracy trzeba gdy stan techniczny urządzenia/maszyny zagraża życiu lub zdrowiu operatora, gdy nie posiadamy dokumentacji gruntu oraz gdy wykonywanie pracy będzie łamaniem prawa.
